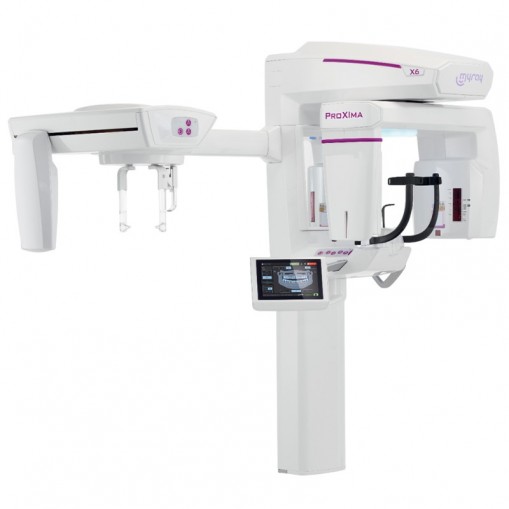

Aparat radiologie panoramica 2D + 3D si brat cefalometric Proxima X6 3D MyRay

Proxima X6 3D Ceph – Aparat de radiologie 2D + 3D cu brat cefalometric

ProXIma X6 este un produs de ultima generatie conceput pentru a oferi tuturor medicilor dentisti care lucreaza in domeniul imagisticii dentare 2D si 3D performante de neegalat.   Avand o amprenta de operare extrem de compacta, designul său asigura capabilitati de diagnostic exceptionale si permite obtinerea rapida a unor imagini cu rezolutie ultra-inalta si detalii fine, cu doze reduse de raze X

Protocoale de ultima generatie:

• Disponibile atat pentru examinari 2D (QuickPAN si QuickCEPH), cat si 3D (QuickSCAN), acestea ofera imagini precise, dar cu doze mai mici decat achizitiile standard.
• Sunt deosebit de utile pentru urmarirea post-chirurgicala sau pentru identificarea unor macrostructuri, precum dintii inclusi sau agenezia.

Radiologie 3D:

• ProXIma X6 depaseste limitele radiologiei 3D traditionale datorita capacitatii sale MultiFOV. Aceasta adapteaza campul de vizualizare la morfologia pacientului si la nevoile diagnostice, limitand regiunea anatomica iradiata doar la zona de interes.

Protocoale optimizate de scanare 3D:

• Fiecare FOV (camp de vizualizare) ofera trei moduri de executie, adaptandu-se perfect tuturor nevoilor clinice. Aceasta permite realizarea examenelor exact acolo unde este nevoie, cu maxima usurinta si precizie.

3D SMART- Tehnologie pentru reducerea artefactelor metalice:

• Asigura automat ca structurile anatomice raman clare chiar si in prezenta obiectelor metalice (amalgam sau implanturi) care ar putea afecta calitatea imaginii 3D.

Sistem Scout View:

• Prin vizualizarea a doua imagini ale pacientului, una laterala si una frontala, obtinute cu o doza foarte mica de radiatii, puteti alinia volumul 3D pe zona de interes direct de pe calculator, mentinand pacientul confortabil pe aparat.

Scanare model (optional, neinclus in pachet):

• Este disponibil si un suport dedicat si un protocol special pentru scanarea rapida a protezelor, sabloanelor radiologice, modelelor si amprentelor.

Examinari dentare 3D:

• Imagini tomografice sectoriale ale dentitiei complete sau partiale, ale arcadelor individuale, maxilare sau mandibulare, sau ambele, inclusiv caile respiratorii superioare (nas, gat, sinusuri).
• FOV-uri tipice pentru scanari dentare la pacienti adulti sau pediatrici:
• 6x6, 8x6, 8x8, 11x6, 11x8, 11x11 (scanare unica)
• Optional (neinclus in pachet): Se poate comanda FOV-ul extins ”15x11 DENT” (scanare dubla), care face analiza mai versatila si permite captarea ambelor arcade dentare si a unei parti din articulatia temporo-mandibulara la pacientii adulti.
• Optional (neinclus in pachet): Campuri vizuale suplimentare ”TMJ Pack” pentru modele 3D (13x6, 13x10, 15x6, 15x11), cu suport subnazal dedicat pentru analiza TMJ (analiza articulatiei temporo-mandibulare). Aceste campuri vizuale extind campul vizual pe orizontala pentru a include structuri anatomice de interes, cum ar fi TMJ bilaterale (articulatia temporo-mandibulara); retineti ca este posibil sa nu includa intreaga dentitie.

Examinari 3D ale sinusurilor:

• Imagini tridimensionale ale regiunii sinusului maxilar, inclusiv nasul si o portiune din zona pometilor sau a sinusurilor maxilare, in functie de constitutia pacientului.
• Utile pentru verificarea morfologiei sau a anomaliilor si patologiilor precum sinuzita, tumorile, obstructiile, malformatiile genetice, deschiderea meatului mijlociu.
• Campuri de vizoare tipice pentru examenele sinusurilor la pacientii adulti sau copii: 8x8, 11x8, 11x11

Taste sensibile la atingere:

• Acestea simplifica reglarea inaltimii coloanei si a ghidurilor laser si faciliteaza curatarea si igienizarea dupa utilizare.

Instrumente pentru pozitionarea/asigurarea pacientului:

• Suportul ergonomic pentru cap se adapteaza formei capului fiecarui pacient si, impreuna cu piesele de muscatura și suporturile subnazale furnizate, asigura pozitionarea corecta a arcadelor, un rezultat final de inalta calitate si repetabilitate diagnostică a scanarilor, chiar si in cazul persoanelor edentate, copiilor sau pacientilor fara incisivi.

Manere ergonomice:

• Manerele concepute ergonomic ajuta la stabilitatea pacientului, asigurand o postura confortabila, sigura si stabila pe durata examinarii.

Panou de control integrat full-touch de 7”:

• Avand un design modern si ultra-compact, panoul de control integrat full-touch de 7” te ghideaza simplu si intuitiv prin fiecare etapa de pozitionare si de achizitie a imaginilor. In functie de selectarea protocolului, noua interfata grafica ofera instructiuni precise privind modul de pozitionare a pacientului si accesoriile care trebuie utilizate.
• ProXIma X6 maximizeaza flexibilitatea operationala: pozitionarea si inclinarea panoului de control pot fi adaptate in functie de nevoile diferitelor categorii de pacienti.

Panou de control virtual:

• Permite operatorului sa monitorizeze toate etapele examinarii direct de pe computer, oferind acces instantaneu la toate functiile dispozitivului.

Pozitionare perfecta cu laser dedicat:

• Pentru o acuratete maxima in pozitionarea pacientului, instalatia radiologica Proxima X6 3D este echipata cu sistemul laser “Patient Foot Positioning”.
• Acesta proiecteaza un ghidaj laser pe podea, indicand precis locul unde pacientul trebuie sa isi aseze picioarele. Astfel, se obtine o pozitionare corecta, stabila, la fiecare scanare.
• Cu acest sistem laser, Proxima X6 3D elimina incertitudinea pozitionarii, contribuind la reducerea timpului de examinare.

Lasere:

• Cele trei lasere integrate formeaza un ghid esential pentru alinierea anatomica corecta a pacientului: acest lucru reduce riscul obtinerii unor imagini clinic ineficiente si minimizeaza probabilitatea de a repeta testul si de a expune pacientii la radiatii suplimentare

Remote Reality View:

• Sistem de monitorizare la distanta, format dintr-o camera frontala si un microfon, pentru a asigura pozitionarea corecta a pacientului, inclusiv de la distanta. Sistemul imbunatateste comunicarea si cooperarea dintre pacient si medicul dentist, care poate oferi instructiuni de la distanta.

Functia MultiPAN:

• Functia MultiPAN permite obtinerea a 5 imagini panoramice cu 5 puncte focale diferite, cu o singura scanare. Apoi puteti selecta imaginea care evidentiaza diagnosticul

Functia iPAN (Fara focalizare):

• Iti permite sa obtii automat o singura imagine panoramica prin îmbinarea straturilor generate de functia MultiPAN si selectarea celor mai bine focalizate porțiuni din fiecare dintre ele.

Filtre 2D PiE (Picture Image Enhancer) pentru functia PAN fara focalizare:

• Acestea optimizeaza automat fiecare strat capturat cu functia MultiPAN datorita filtrelor auto-adaptive care actioneaza asupra claritatii si detaliilor diferitelor zone anatomice, in functie de setarile aplicate de utilizator.

Panoramic standard:

• Permite o vizualizare completa si precisa a arcadelor dentare, a sinusurilor maxilare si a articulatiilor temporomandibulare.

Radiografie panoramica ortogonala:

• Comparativ cu o imagine panoramica standard, aceasta evidentiaza perfect spatiile interproximale; intreaga structura radiculara este libera de orice suprapunere.

Panoramic pediatric:

• Campul vizual (FOV) și expunerea pentru imagistica panoramica sunt adaptate constitutiei pacientilor pediatrici.

Dentitie:

• Ofera imagini clare si detaliate care sunt limitate la zona dentitiei, in intregime sau partial: ortogonalitatea si definitia lor sunt perfecte pentru evaluarile parodontale.

Bitewings:

• Proiectie interproximala colimata optimizata, cu o doza scazuta, pentru investigarea coroanelor dentare. O alternativa la bitewing-urile intraorale, cu o procedura mai putin invaziva si mai confortabila

Sinusuri maxilare (frontal si lateral):

• Creeaza o imagine care permite medicilor dentisti sa evalueze starea de sanatate a sinusurilor maxilare. Realizarea trebuie efectuata cu un suport sub-nazal dedicat.

Articulatia temporomandibulara (frontal si lateral):

• Genereaza proiectii laterale sau postero-anterioare, cu gura deschisa sau inchisa.
• Realizarea trebuie efectuata cu un suport sub-nazal dedicat.

Imagini 2D:

• Tip imagini 2D: Pan (adulti, copii, orto), QuickPAN, MultiPAN, Dent, Bitewing, Sin (front, L, R), TMJ (frontal, lateral, ambele), CEPH (LL, AP- PA, Carpus)
• Rezolutie teoretica pe plan pacient: PAN 5.7 lp/mm (pixel 78µm); BW: 6.6 lp/mm (pixel 77µm); CEPH: 5.7 lp/mm (pixel 88 µm)
• Campuri vizuale pe pacient (adulti si copii, L x H): PAN STD 27 x 15.2cm; PAN CHILD 23.5 x 15.2cm; DENT (Full): 26.48 x 15.2cm; BITEWING 22.98 x 15.2cm; CEPH LL (full skull) 29.98 x 22.72cm
• Timpi de scanare PAN - 13.7s (Ortho);  12.3s (STD); 6.8s (Quickscan)
• Timpi de scanare 3.2 CEPH - 9.9 s (STD); 3.8 s (Quickscan)

Imagini 3D:

• Tip imagini 3D: Dent, Sin, TMJ, Model Examinations (examinari de model) limitate la regiunea de interes
• Rezolutie teoretica pe plan pacient - PAN: 5.1 lp/mm (pixel 77µm); BW: 6.6 lp/mm (pixel 75µm); CEPH: 5.7 lp/mm (pixel 88µm); CBCT: 6.25 lp/mm (voxel 80µm)
• Campuri vizuale pe pacient (adulti si copii, L x H) - DENT: 6x6, 8x6, 8x8, 11x6, 11x8, 11x11, 15x11; SIN: 8x8, 11x8, 11x11; TMJ: 11x6, 11x11, 13x6, 13x10, 15x6*, 15x11*; MODEL: 8x8, 11x6, 11x8, 11x11

Legenda:

• (*)=examinari specifice ale articulatiei temporomandibulare (pot sa nu include intreaga dentitie)

Instalare:

• Greutate unitate: 56 Kg
• Greutate brat cefalometric cu senzor: 21 Kg

Generator raze-X:

• Tip generator - current continuu potential constant
• Curent si voltaj anodic - 2D PAN: 70 kV (emisie continua); 4 – 15 mA
• Curent si voltaj anodic - 2D: 60-90 kV (emisie continua); 4 – 15 mA
• Curent si voltaj anodic - 3D: 90 kV (emisie pulsata); 2 – 16 mA
• Punct focal: 0.6 mm (IEC 60336)

Alimentare:

• Voltaj si frecventa: 115 - 240V monofazic, 50/60Hz
• Maxim curent absorbit in conditii de lucru: 20A la 115V si 12A la 240V
• Absorbtie curent in modul stand-by: 1A la 240v, 2A la 115V
• Metoda de ajustare: adaptare automata voltaj/frecventa

Configuratie standard Proxima X6 3D Ceph -Aparat de radiologie 2D + 3D cu brat cefalometric:

• Brat cefalometric alegere stanga/dreapta la configurare echipament
• Panou de control full-touch de 7", integrabil pe aparat
• Sistem Remote Reality View cu camera frontala unica si interfon pentru monitorizarea de la distanta a pacientului
• Sistem de iluminare "Smart Mirror" pentru indicarea starii dispozitivului
• Sistem de racire pentru cresterea numarului de examinari 2D si 3D pe ora
• Sistem de iluminare "Relax Lighting System" pentru a oferi confort pacientilor
• Sistem laser "Patient foot positioning" pentru a facilita pozitionarea corecta a pacientului in timpul examinarii
• Campuri de vizualizare de baza disponibile pentru modelele 3D (6x6, 8x6, 8x8, 11x6, 11x8, 11x11)
• Protocoale avansate pentru reducerea dozei in examinari 2D (QuickPAN si QuickCEPH) si 3D (QuickSCAN)
• Protocoale optimizate de scanare 3D (QuickScan, Standard Mode si Super HD)
• Licenta soft Neowise pentru maxim 25 statii de lucru
• Licenta Neowise -DICOM Print
• Licenta 3D SMART (Tehnologie pentru reducerea artefactelor metalice)
• Statie de lucru (PC)
• Garantie echipament: 24 de luni.

Upgrade-uri si optionale disponibile contracost:

• Campuri vizuale suplimentare „TMJ Pack” pentru modele 3D (13x6, 13x10, 15x6, 15x11) cu suport subnazal dedicat pentru analiza TMJ (analiza articulatiei temporo-mandibulare) (aceste campuri vizuale extind câmpul vizual pe orizontala pentru a include structuri anatomice de interes, cum ar fi TMJ bilaterale (articulatia temporo-mandibulara); rețineți că este posibil să nu includa intreaga dentitie)
• Campuri vizuale suplimentare „FOV 3D 15X11 DENT” -pentru examinari dentare extinse cu scanare dubla a ambelor arcade dentare și a unei parti a articulatiei temporomandibulare (include craniostat dedicat si suport subnazal)
• FOV 3D "TMJ Pack" (13x6, 13x10, 15x6, 15x11) si FOV 3D "15x11 DENT"
• Licenta Neowise – Activare pe perioada determinata (1 an) a functiilor AI pentru procesarea automata a imaginilor 2D (include segmentare si identificare patologica a imaginilor 2D intraorale si extraorale)
• Licenta Neowise – Activare de tip pay-per-use (10 examinari) a modulului AI pentru segmentarea elementelor anatomice in imagini 3D
• Licenta Neowise – Functionalitati AI pentru procesarea automata a imaginilor CEPH (include detectarea reperelor anatomice utile pentru trasarea conturului cephalometric, alinierea fotografiei laterale a pacientului cu radiografia cephalometrica LL, detectarea OSAS)
• Licenta Neowise – Smile Design Modul, incluzand instrumente AI pentru a sprijini utilizatorul
• Licenta Neowise - Activarea modulului DICOM Storage + Commitment + Raport Doza Document SR
• Licenta Neowise - Activarea modulului DICOM Worklist + MPPS
• Licenta Neowise - Activarea modulului DICOM Query/Retrieve
• Licenta Neowise - Activarea modulului DICOM FULL
• Statie secundara de lucru 3D
• Monitor clinic LCD 22" clinical BARCO (DICOM) monitor (2 MegaPixel)
• Monitor clinic LCD 24" clinical BARCO (DICOM) monitor (2 MegaPixel)

Prezentare:

• Aparat de radiologie 2D + 3D cu brat cefalometric Proxima X6 3D Ceph - 1 unitate

Documentatie:

• Brosura (EN)
